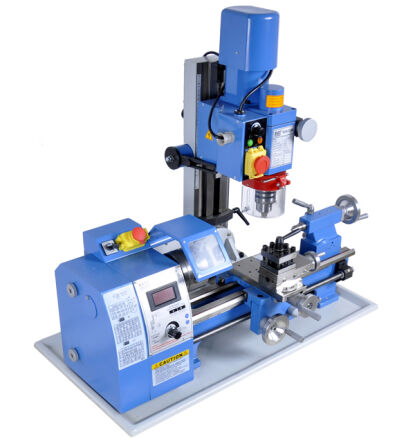

Uniwersalny trójszczękowy uchwyt tokarski umożliwia montaż prętów o profilu okrągłym, trójkątnym, kwadratowym, prostokątnym, sześciokątnym i dwustabilnym.
Przeznaczenie : wiercenie, głębokie frezowanie, frezowanie płaszczyzn, toczenie.
Łoże tokarki wykonane z wysokogatunkowego żeliwa: wysokie jarzma i użebrowanie poprzeczne tłumią wibracje i zapewniają wysoką sztywność konstrukcji. Konstrukcja posiada wrzeciennik zintegrowany z jednostką napędową, mocowane sanie wzdłużne i śruby pociągowe. Dwie precyzyjne, utwardzane cieplnie kątowe prowadnice boczne zapewniają doskonałe prowadzenie dla sań wzdłużnych i konika.
Wrzeciennik z wysokogatunkowego żeliwa o wysokim wskaźniku tłumienia wibracji: jest przymocowany do łoża tokarki za pomocą czterech śrub. We wrzecienniku umieszczono wrzeciono główne z dwoma precyzyjnymi łożyskami stożkowymi i jednostkę napędową. Podczas toczenia wrzeciono przenosi moment obrotowy na element obrabiany oraz uchwyt.
Sanie wzdłużne z precyzyjnie wyszlifowanymi prowadnicami: prowadnice nie wykazują żadnych luzów. Dolne elementy prowadzące mogą zostać swobodnie wyregulowane. Sanie poprzeczne są zamontowane na saniach wzdłużnych i są połączone za pomocą wczepu płetwiastego. Luz poprzeczny jest regulowany za pomocą przeciwklinów. Sanie poprzeczne są przesuwane za pomocą wygodnie umiejscowionego kółka ręcznego. Na kółku znajduje się pierścień wyposażony w skalę.
Imak narzędziowy umożliwia jednoczesne zainstalowanie czterech narzędzi: by przestawić którekolwiek z nich na pozycję roboczą należy poluzować i obrócić dźwignię zacisku centralnego.
Konik porusza się po prowadnicach kątowych i może zostać zablokowany w dowolnym miejscu: został wyposażony w przystosowane do dużych obciążeń wrzeciono ze stożkiem Morsea nr 2 oraz skalę naciętą na powierzchni wrzeciona. Wrzeciono może zostać zablokowane w dowolnej pozycji za pomocą dźwigni blokującej. Wrzeciono można wysuwać z konika za pomocą ręcznego kółka usytuowanego w jego tylnej części.
Uniwersalny trójszczękowy uchwyt tokarski: umożliwia montaż prętów o profilu okrągłym, trójkątnym, kwadratowym, prostokątnym, sześciokątnym i dwustabilnym.
Uchwyt czterogniazdowy: wyposażony w cztery ustawiane niezależnie szczęki pozwala na dokładne ustawianie detali niesymetrycznych oraz bardzo dokładną regulację ustawienia detali cylindrycznych.
Uchwyt wiertarski: umożliwia mocowanie nawiertaków do nakiełków oraz mocowanie wierteł na koniku.
Specyfikacja:
Tokarka
Frezarka :
